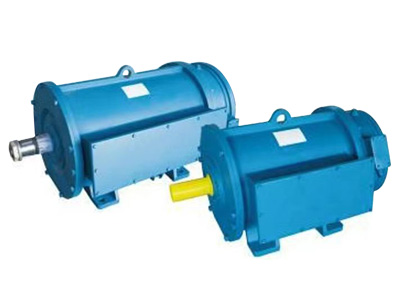

YZ- H系列船用起重用三相異步電動機

產品概述

YZ-H 系列船用起重用電動機適用于船舶上驅動各種起重機械及冶輔助設備，具有較高的過載能力和機械強度。適用于短時間或斷續周期性工作制，頻繁起動，制動及有顯著振動及有沖擊的設備。如錨機、絞盤機及絞盤等，也可作操作不頻繁的起貨機的動力。該系列電機具有性能好、體積小、噪音低、工作可靠、維修方便等特點。

工作環境

海拔≤1000m
環境溫度： -25~+45℃
空氣相對濕度 ≤95%
傾斜: ±22.5°
搖擺: ±22.5°
有鹽霧、油霧、霉菌及海水的影響
有船舶和近海裝置正常營運和作業中產生的沖擊、振動的影響
防護等級：IP56; 絕緣等級：F
電壓/頻率：380V/50Hz、440V/60Hz

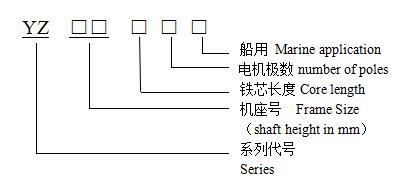

型號說明

技術數據

單速、雙速

型號	額定功(kW)		額定電流(A)		額定轉(r/min)		工作制	直流制動器
型號	380V ??50Hz	440V ??60Hz	380V ??50Hz	440V ??60Hz	380V ??50Hz	440V ??60Hz	工作制	電壓 (V)	電流 (A)	制動力矩(N·m)
YZ112S-4-H	1.5	1.8	4.3	4.5	1360	1632	S2-30min	110	1.37	33
YZ112M-4-H	2.2	2.5	6	5.92	1360	1630
YZ112L-4-H	3.7	4	9.6	8.98	1360	1630
YZ112S-6-H	1.1	1.2	3.5	3.31	890	1068
YZ112M-6-H	1.5	1.8	4.65	4.82	890	1068
YZ112L-6-H	2.2	2.5	6.6	6.51	890	1068
YZ132M1-4-H	5.5	6.3	13.4	13.3	1356	1670			1.56	72
YZ132M2-4-H	7.5	8.5	18.5	17.88	1360	1690
YZ132S-6-H	3.7	4	10.5	9.85	940	1130
YZ132M-6-H	5.5	6.3	15.3	15.1	940	1130
YZ160S-6-H	7.5	8.5	19.73	19.31	940	1140			1.61	160
YZ160L-6-H	11	13	26.8	27.34	930	1130			1.61	160
YZ180L-6-H	15	18.5	36	38.42	960	1152			2.24	203
YZ200M-6-H	18.5	22	43.9	45.13	950	1140			2.23	260
YZ225S-6-H	22	25	50.97	50.03	950	1140			2.16	399

三速

型號	額定功率(kW)		額定電流 (A)		額定轉速 (r/min)		工作制	直流制動器
型號	380V/50Hz	440V/60Hz	380V/50Hz	440V/60Hz	380V/50Hz	440V/60Hz	工作制	電壓(V)	電流 (A)	制動力矩(N·m)
YZ132M-4/12-H	3/1.1	3.5/1.2	8.3/7.6	8.4/8.6	1360/430	1660/530	S2-30/10min	110	1.56	72
YZ132L-4/12-H	4/1.5	4.5/1.7	10.3/9.1	10/8.9	1400/430	1700/530			1.56	72
YZ160L-4/12-H	6.3/2.2	7.5/2.5	15.4/11.9	16.2/11.7	1394/426	1690/530			1.61	160
YZ180L-4/12-H	8.5/3.5	10/4.0	19/18	20.5/17.7	1400/438	1690/520			2.24	203
YZ180L-4/16-H	11/3	13/3.5	24/16	26.8/16.7	1424/328	1742/380	S2-30/15min		2.24	203
YZ200M-4/16-H	15/4	17/4.5	32.8/24.1	33.2/23.4	1420/340	1740/400			2.23	260
YZ200L-4/16-H	18.5/5.5	22/6.3	40.4/32.6	42.4/32.3	1420/340	1740/410			2.23	260
YZ200S-4/8/16-H	9/9/4.2	10/10/4.7	21.4/24.7/37.3	20.5/23.7/36.4	1435/684/324	1738/837/406	S2-10/30/5min	110	2.23	260
YZ200L-4/8/16-H	12.5/12.5/5.7	14/14/6.5	29.3/34.3/49.5	28.4/33.2/49.4	1437/689/330	1733/840/410			2.23	260
YZ225S-4/8/16-H	16.8/16.8/8	19/19/9.1	38.9/46.2/67.6	38/45/67.9	1420/683/333	1723/835/413			2.16	399
YZ225L-4/8/16-H	22.5/22.5/10.6	25/25/12	51.5/60.3/85.6	49.4/57.9/86.3	1422/686/334	1725/838/415			2.16	399
YZ250S-4/8/16-H	30/30/14.5	33.5/33.5/16	63.8/71.3/105.5	61.6/68.7/103.5	1410/680/336	1713/832/415			2.65	876
YZ250M-4/8/16-H	42/42/20	46/46/22	86.3/95/112.6	81.6/89.8/110	1410/676/334	1707/830/414			2.65	876
YZ280S-4/8/16-H	56/56/27	63/63/30	114/120.6/147.5	111.2/117.2/145	1414/694/345	1717/844/423			2.45	1550
YZ280L-4/8/16-H	75/75/36	84/84/40	154/161.5/182	149/156.2/179.5	1427/692/345	1729/843/423			2.45	1550

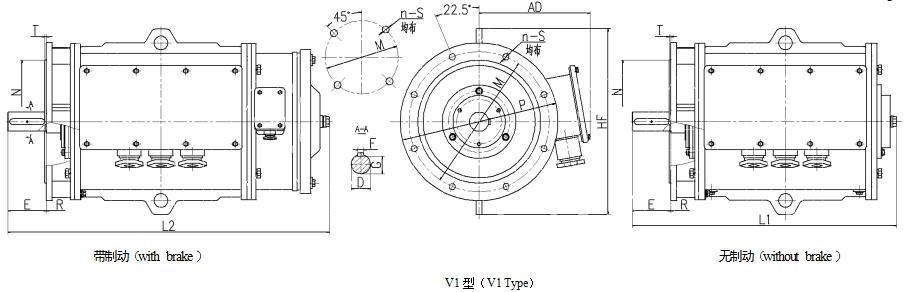

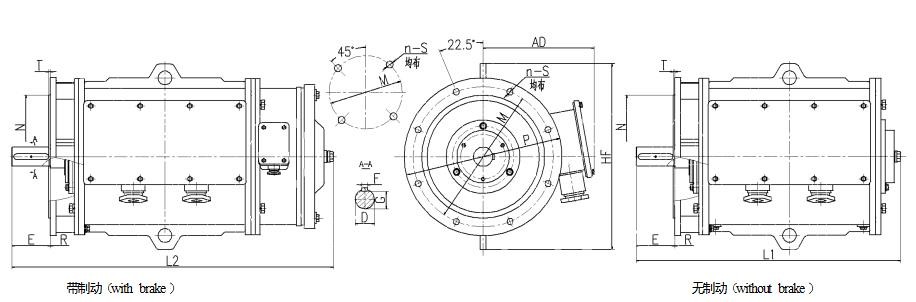

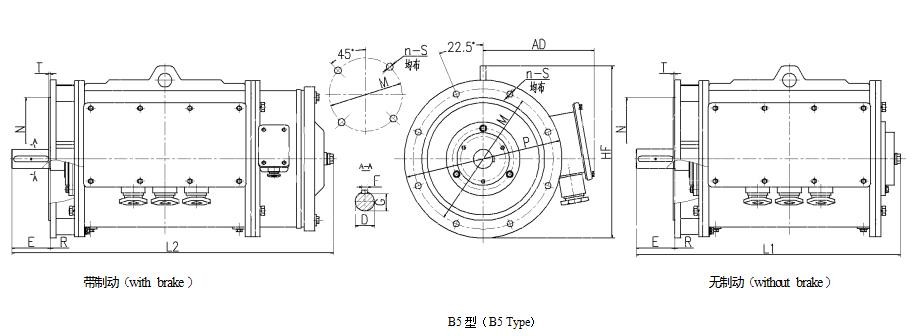

外形及安裝尺寸

單速、雙速

機座號 Frame Size	外形及安裝尺寸 Mounting and Overall Dimension															重量 Weight(kg)
	D	E	F	G	M	N	P	R	S	T	n	AD	HF	L1	L2	L1	L2
112S	28	60	8	24	265	230	300	0+0.25 0	15	4	4	215	335	315	440	51	73
112M														340	465	54	74
112L														360	490	60	86
132S	38	80	10	33								225	350	425	545	63	99
132M														455	590	85	122
132L														485	615	86
160S	42	110	12	37	300	250	350		19	5		258	390	510	650	120	145
160L														590	740	150	175
180L	48		14	42.5	350	300	400					275	420	660	810	220	260
200M					400	350	450				8	300	490			240	330
200L														706	846	295	380
225S	55		16	49	500	450	550					325	550	730	890	325	426

機座號	外形及安裝尺寸															重量 (kg)
	D	E	F	G	M	N	P	R	S	T	n	AD	HF	L1	L2	L1	L2
112S	28	60	8	24	265	230	300	0+0.25 0	15	4	4	215	335	315	440	51	73
112M														340	465	54	74
112L														360	490	60	86
132S	38	80	10	33								225	350	425	545	63	99
132M														455	590	85	122
132L														485	615	86
160S	42	110	12	37	300	250	350		19	5		258	390	510	650	120	145
160L														590	740	150	175
180L	48		14	42.5	350	300	400					275	420	660	810	220	260
200M					400	350	450				8	300	490			240	330
200L														706	846	295	380
225S	55		16	49	500	450	550					325	550	730	890	325	426

機座號	外形及安裝尺寸															重量 (kg)
	D	E	F	G	M	N	P	R	S	T	n	AD	HF	L1	L2	L1	L2
112S	28	60	8	24	265	230	300	0+0.25 0	15	4	4	215	360	315	440	51	73
112M														340	465	54	74
112L														360	490	60	86
132S	38	80	10	33								225	385	425	545	63	99
132M														455	590	85	122
132L														485	615	86
160S	42	110	12	37	300	250	350		19	5		258	430	510	650	120	145
160L														590	740	150	175
180L	48		14	42.5	350	300	400					275	450	660	810	220	260
200M					400	350	450				8	300	510			240	330
200L														706	846	295	380
225S	55		16	49	500	450	550					325	550	730	890	325	426

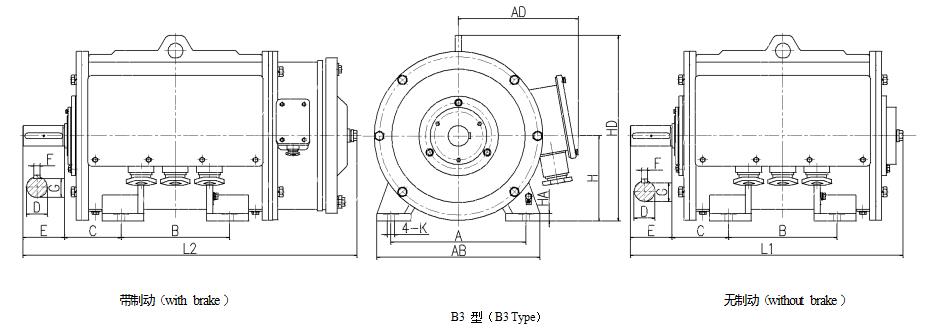

三速

機座號	外形及安裝尺寸															重量
	A	B	C	D	E	F	G	H	K	AB	AD	HA	HD	L1	L2	L1	L2
200S	318	228	133	48	110	14	42.5	200	19	398	300	20	470	660	790	249	335
200L		305												740	870	280	385
225S	356	286	149	55		16	49	225		436	325		520	765	925	330	405
225L		356												835	995	390	465
250S	406	311	168	65	140	18	58	250	24	506	400	23	600	845	1030	600	690
250M		349												880	1060	700	850
280S	457	368	190	75		20	67.5	280		557	430		660	910	1125	800	880
280L		457												1000	1215	1010	1200

機座號	外形及安裝尺寸															重量
	D	E	F	G	M	N	P	R	S	T	n	AD	HF	L1	L2	L1	L2
200S	48	110	14	42.5	350	300	400	0+0.25 0	19	5	4	300	490	660	790	249	335
200L														740	870	280	385
225S	55		16	49	400	350	450		18		8	325	510	765	925	330	405
225L														835	995	390	465
250S	65	140	18	58	500	450	550					400	585	845	1030	600	690
250M														880	1060	700	850
280S	75		20	67.5								430	670	910	1125	800	880
280L														1000	1215	1010	1200

機座號	外形及安裝尺寸															重量 (kg)
	D	E	F	G	M	N	P	R	S	n	T	AD	HF	L1	L2	L1	L2
200S	48	110	14	42.5	350	300	400	0	19	4	5	300	510	660	790	249	335
200L														740	870	280	385
225S	55		16	49	400	350	450		18	8		325	540	765	925	330	405
225L														835	995	390	465
250S	65	140	18	58	500	450	550					400	615	845	1030	600	690
250M														880	1060	700	850
280S	75		20	67.5								430	750	910	1125	800	880
280L														1000	1215	1010	1200

注：本產品樣本中，所有產品數據參數僅供參考，如有疑問請與工廠聯系，并以定貨時提供給用戶的確認資料為準。
